一、真空機系統的氣體泄漏檢測

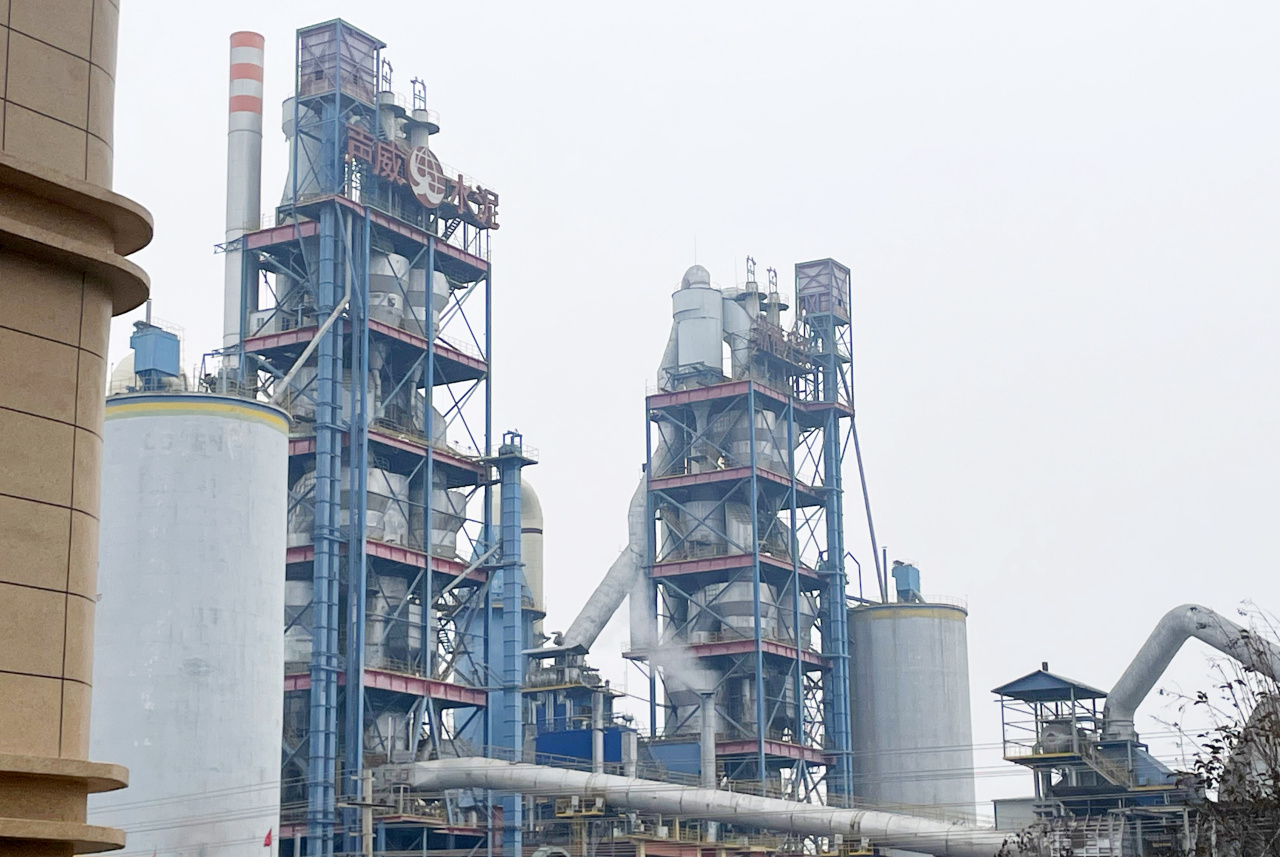

在水泥廠的發電車間中,真空機系統扮演著至關重要的角色,它負責將負壓蒸汽系統泄漏產生的空氣重新抽出,以維持生產線的正常運行。然而,由于真空機接口、法蘭連接口、氣閥連接處等位置的特殊性,氣密性的檢測一直是一個技術難題。傳統的檢測方法往往耗時耗力,而且難以準確判斷泄漏點的位置。

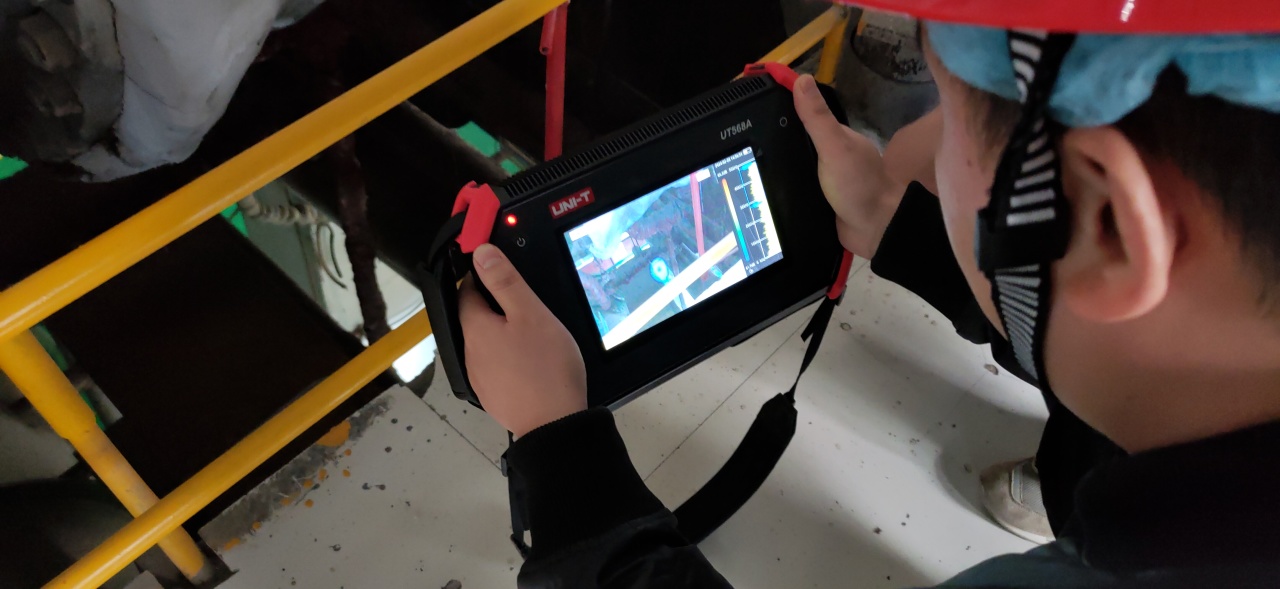

為了準確識別并解決這一問題,聲威集團技術人員引入UT568A聲學成像儀對真空機系統進行全面的檢測。通過聲學成像技術,該產品能夠準確捕捉和分析聲音信號,將原本難以察覺的氣體泄漏問題可視化,從而快速準確地定位泄漏點。盡管在檢測過程中發現了一個疑似泄漏點,但經過進一步的排查,發現這只是一個由管道懸空后碰撞震動形成的聲像云圖,實際上并不存在氣體泄漏。這一發現不僅避免了不必要的維修工作,也證明了UT568A在氣體泄漏檢測方面的準確性。
如下是UT568A聲學成像儀數據處理流程:
1
故障點發出聲波并向四周輻射
2
麥克風陣列采集到聲信號,包含聲源位置信息
3
軟件對聲波進行各類運算,得到聲像圖
4
聲像圖與視頻畫面疊加,生成聲像云圖
二、制冷機組負壓系統的氣體泄漏檢測
制冷機組是水泥廠發電車間的另一重要設備,其負壓系統通過控制機組內的相對壓力,可有效提高機組效率、節約能源以及保障生產安全。然而,由于制冷機組接口法蘭處容易產生泄漏,而且負壓泄漏難以用人耳檢測方式判斷出來,這使得氣體泄漏的檢測成為了一個巨大的挑戰。

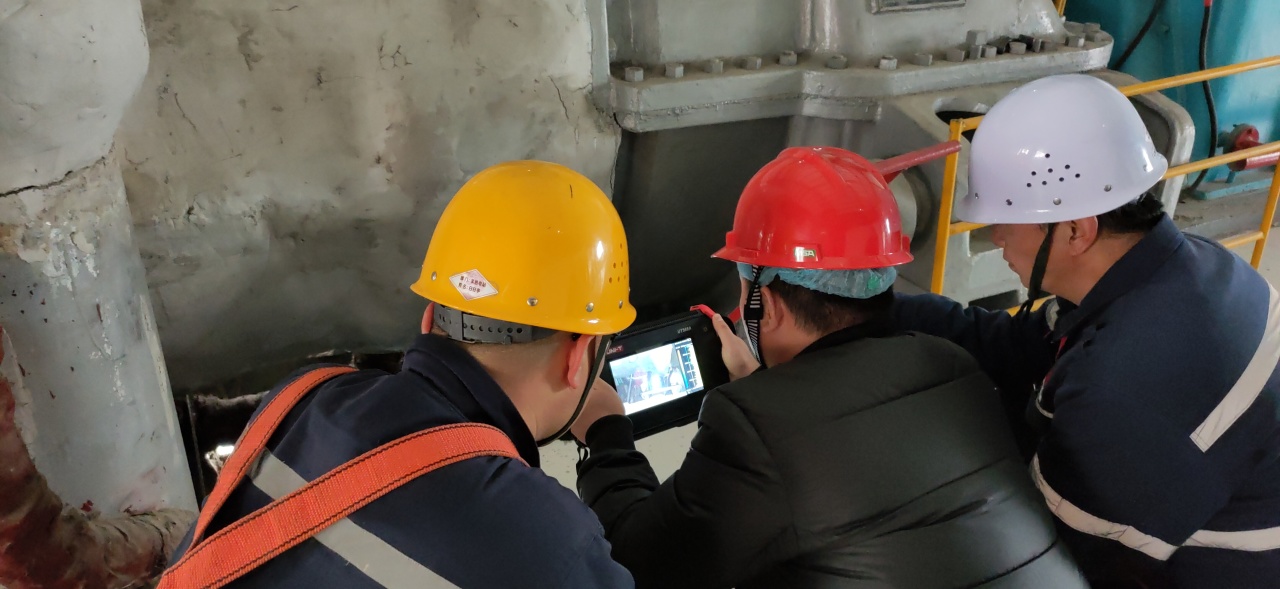

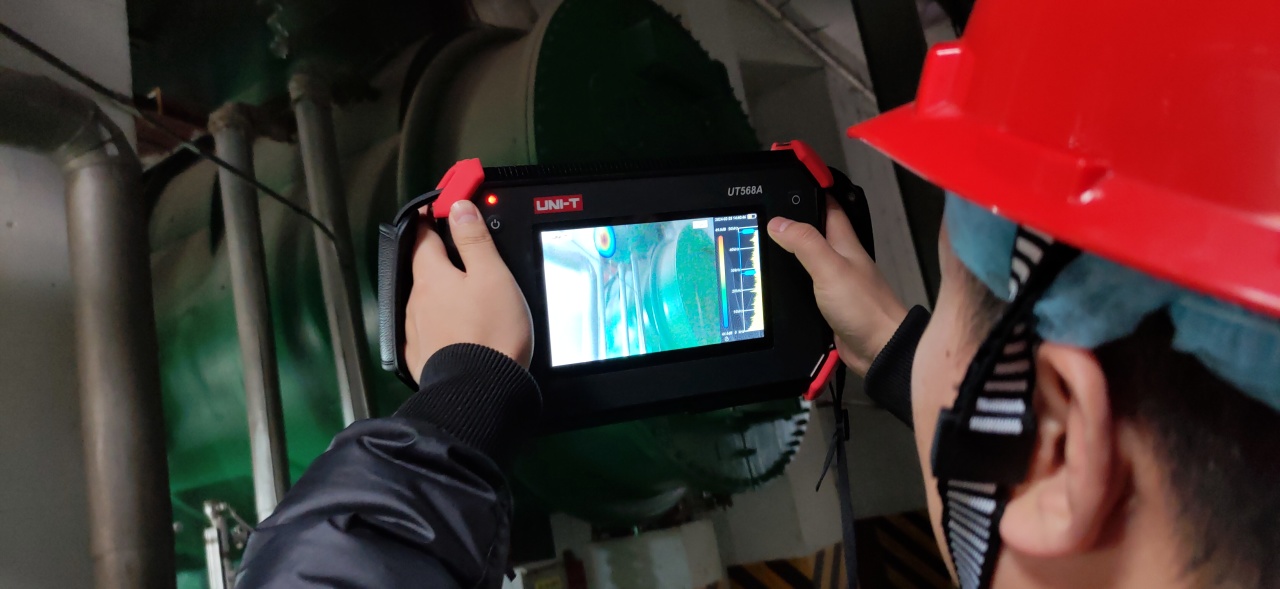

在這里,技術人員使用UT568A對制冷機組接口法蘭處進行了檢測。盡管過程中出現了機組軸承的噪音等干擾因素,但通過使用UT568A的聚焦模式,技術人員成功地屏蔽了測試點外在環境的干擾,準確地測試了法蘭接口的氣體泄漏情況。這一檢測結果為制冷機組的穩定運行提供了有力保障。
UT568A聲學成像儀在聲威集團水泥廠發電車間的成功應用,不僅證明了其在氣體泄漏檢測方面的準確性和高效性,也為水泥行業的安全生產和技術創新提供了新的思路和方法。未來,優利德將繼續攜手聲威集團,以先進的技術和創新的解決方案,共同推動水泥行業的綠色轉型和智能升級。

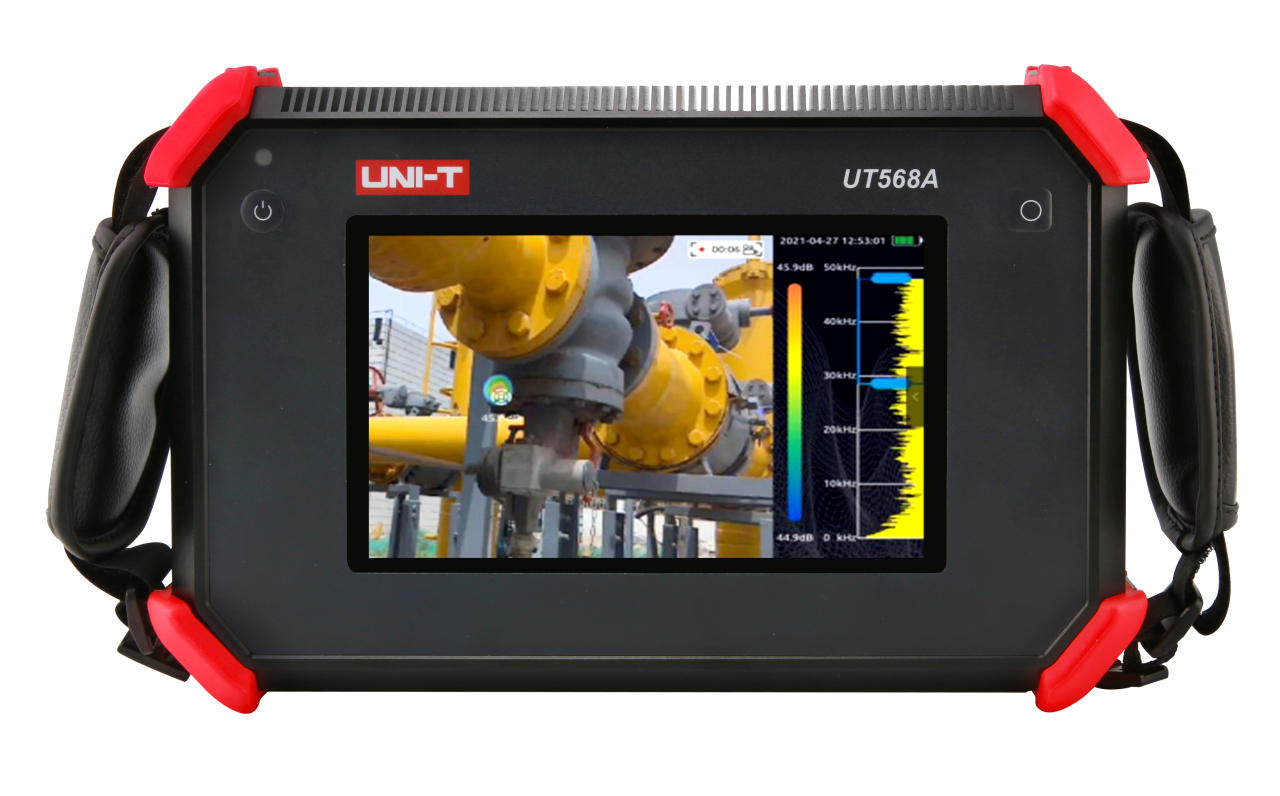

UT568A聲學成像儀介紹
UT568A是一款高效直觀、可全局掃描的聲學檢測工具,擁有62°廣闊的聲像圖視場角和高達25FPS的刷新率,實現即時成像。該產品配備了128通道MEMS數字麥克風,操作簡單且記錄方便,支持拍照、視頻以及TF卡存儲。其2kHz至48kHz的可調頻率范圍,結合聚焦光圈,能有效排除干擾,確保精準成像。此外,UT568A聲學成像儀還具備IP54防護等級,確保在各種環境下都能穩定工作。其主要特點如下:
快 62°聲像視角,25FPS刷新率即時成像快速掃描發現故障點
準 128通道遠距離實時精準識別故障點,讓泄漏看得見
穩 兩倍聚焦,精準檢測,防止周邊干擾
寬 2kHz-48kHz頻率可調
簡 只需調節兩個范圍,即可滿足大多數場景下檢測氣體泄漏的需要
直觀 聲像圖+聲音大小數據,泄漏位置和強度一目了然
